Dioda adalah komponen aktif semikonduktor yang terdiri dari persambungan (junction) P-N. Sifat dioda yaitu dapat menghantarkan arus pada tegangan maju dan menghambat arus pada tegangan balik. Dioda berasal dari pendekatan kata dua elektroda yaitu anoda dan katoda. Dioda semikonduktor hanya melewatkan arus searah saja (forward), sehingga banyak digunakan sebagai komponen penyearah arus. Secara sederhana sebuah dioda bisa kita asumsikan sebuah katup, dimana katup tersebut akan terbuka manakala air yang mengalir dari belakang katup menuju kedepan, sedangkan katup akan menutup oleh dorongan aliran air dari depan katup.

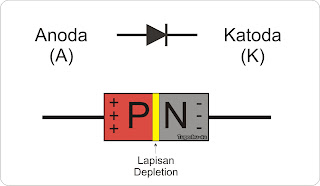

SIMBOL UMUM DIODA
Dioda disimbolkan dengan gambar anak panah yang pada ujungnya terdapat garis yang melintang. Simbol tersebut sebenarnya adalah sebagai perwakilan dari cara kerja dioda itu sendiri. Pada pangkal anak panah disebut juga sebagai anoda (kaki positif = P) dan pada ujung anak panah disebut sebagai katoda (kaki negative = N).
FUNGSI DIODA
1. Sebagai penyearah, untuk dioda bridge
2. Sebagai penstabil tegangan (voltage regulator), untuk dioda zener
3. Pengaman / sekering
4. Sebagai rangkaian clipper, yaitu untuk memangkas / membuang level sinyal yang ada di atas atau di bawah level tegangan tertentu.
5. Sebagai rangkaian clamper, yaitu untuk menambahkan komponen DC kepada suatu sinyal AC
6. Sebagai pengganda tegangan.
7. Sebagai indikator, untuk LED (light emiting diode)
8. Sebagai sensor panas, contoh aplikasi pada rangkaian power amplifier
9. Sebagai sensor cahaya, untuk dioda photo
10. Sebagai rangkaian VCO (voltage controlled oscilator), untuk dioda varactor
JENIS DIODA
1. Dioda standar
Dioda jenis ini ada dua macam yaitu silikon dan germanium. Dioda silikon mempunyai tegangan maju 0.6 V sedangkan dioda germanium 0.3 V. Dioda jenis ini mempunyai beberapa batasan tertentu tergantung spesifikasi. Batasan batasan itu seperti batasan tegangan reverse, frekuensi, arus, dan suhu. Tegangan maju dari dioda akan turun 0.025 V setiap kenaikan 1 derajat dari suhu normal.
Sesuai karakteristiknya dioda ini bisa dipakai untuk fungsi-fungsi sebagai berikut:
1. Penyearah sinyal AC
2. Pemotong level
3. Sensor suhu
4. Penurun tegangan
5. Pengaman polaritas terbalik pada DC input
Contoh dioda jenis ini adalah 1N400x (1A), 1N5392 (1.5A), dan 1N4148 (500mA).
2. LED (light emiting diode)
Dioda jenis ini mempunyai lapisan fosfor yang bisa memancarkan cahaya saat diberi polaritas pada kedua kutubnya. LED mempunyai batasan arus maksimal yang mengalir melaluinya. Diatas nilai tersebut dipastikan umur led tidak lama. Jenis led ditentukan oleh cahaya yang dipancarkan. Seperti led merah, hijau, biru, kuning, oranye, infra merah dan laser diode. Selain sebagai indikator beberapa LED mempunyai fungsi khusus seperti LED inframerah yang dipakai untuk transmisi pada sistem remote control dan opto sensor juga laser diode yang dipakai untuk optical pick-up pada sistem CD. Dioda jenis ini dibias maju (forward).
3. Dioda Zener
Fungsi dari dioda zener adalah sebagai penstabil tegangan. Selain itu dioda zener juga dapat dipakai sebagai pembatas tegangan pada level tertentu untuk keamanan rangkaian. Karena kemampuan arusnya yang kecil maka pada penggunaan dioda zener sebagai penstabil tegangan untuk arus besar diperlukan sebuah buffer arus. Dioda zener dibias mundur (reverse).
4. Dioda photo
Dioda photo merupakan jenis komponen peka cahaya. Dioda ini akan menghantar jika ada cahaya yang mauk dengan intensitas tertentu. aplikasi dioda photo banyak pada sistem sensor cahaya (optical). Contoh : pada optocoupler dan optical pick-up pada sistem CD. Dioda photo dibias maju (forward).
5. Dioda varactor
Kelebihan dari dioda ini adalah mampu menghasilkan nilai kapasitansi tertentu sesuai dengan besar tegangan yang diberikan kepadanya. Dengan dioda ini maka sistem penalaan digital pada sistem transmisi frekuensi tinggi mengalami kemajuan pesat, seperti pada radio dan televisi. Contoh sistem penalaan dengan dioda ini adalah dengan sistem PLL (Phase lock loop), yaitu mengoreksi oscilator dengan membaca penyimpangan frekuensinya untuk kemudian diolah menjadi tegangan koreksi untuk oscilator. Dioda varactor dibias reverse
KARAKTERISTIK DIODA
1. Bias Maju Dioda
Adalah cara pemberian tegangan luar ke terminal diode. Jika anoda dihubungkan dengan kutub positif batere, dan katoda dihubungkan dengan kutub negative batere, maka keadaan diode ini disebut bias maju (forward bias). Aliran arus dari anoda menuju katoda, dan aksinya sama dengan rangkaian tertutup. Pada kondisi bias ini akan terjadi aliran arus dengan ketentuan beda tegangan yang diberikan ke diode dan akan selalu positif.
2. Bias Mundur Dioda
Sebaliknya bila anoda diberi tegangan negative dan katoda diberi tegangan positif, arus yang mengalir jauh lebih kecil dari pada kondisi bias maju. Bias ini dinamakan bias mundur (reverse bias) pada arus maju diperlakukan baterai tegangan yang diberikan dengan tidak terlalu besar maupun tidak ada peningkatan yang cukup significant.
Sebagai karakteristik dioda, pada saat reverse, nilai tahanan diode tersebut relative sangat besar dan diode ini tidak dapat menghantarkan arus listrik. Nilai-nilai yang didapat, baik arus maupun tegangan tidak boleh dilampaui karena akan mengkibatkan rusaknya dioda.
